表面绝缘电阻测试系统IPC-650S系列-苇渡仪器

型号:IPC-650S系列
应用领域:印制电路板、焊锡、焊剂等,GBA、DSP微间距图形IC封装,电容器、连接器及其它电子器件及材料绝缘材料吸湿特性测试评估。

采用新的外观设计理念,摒弃老的设备系统集成观念,全新开发各个部件,优化升级设备性能,提高失效分析效率,满足客户测试需求。

产品描述

绝缘电阻测试系统IPC-650S系列



测试评估绝缘电阻性能的综合解决方案


● 产品应用



  印制电路板、焊锡、焊剂、涂覆材料等,GBADSP等微间距图形IC封装,电容器、连接器及其它电子器件及材料绝缘材料吸湿特性测试评估


 产品特点


㈠ 灵活的、多通道分组测试能力

  可根据测试不同的需求,建立多组测试模式,在1 - 4个环境试验箱里测试不同的样品


㈡ 宽范围的偏置电压、测试电压

   测试电压具有300V、500V、1000V、1500V、2500V、3000V六种规格,从1.0V - 3000V可任意设置,并可在试验中实现偏置电压的正、负翻转


㈢ 实时电流检测能力

   在试验过程中,高达10次/秒的微电流监测模块,可绘制通道间出现离子迁移过程的工作状态,多用于材料分析


㈣ 多种绝缘阻值的阀值判定能力

   具有多种绝缘阻值下降到设定阀值的判定条件,例如单次或多次触发绝缘电阻阀值,或低于阀值运行时间,判定后断开测试


㈤ 符合国际、行业内有关绝缘电阻测试标准要求

IPC-TM-650 2.5.10 / 2.6.11/2.6.3.7/2.6.14

 IEC-61189-5 IEC1086 ISO-9455-17等


㈥ 面向国内客户开发的测试系统软件

充分满足不同客户的独特测试要求,带有数据分析功能, 使测试软件使用更方便、更完善


● 产品特色

    1. 具有远程监控功能,实现在办公室监控试验过程

    2. 具有手机监控功能,实现异地随时监控试验过程

    3. 具有测试自检功能,防止测试点焊接短路带来损伤

    4. 具有测试状态异常时,手机短信提醒功能

    5. 每年免费的巡回检测、校准服务

    6. 48小时服务响应,维修周期不超过10天


● 测试连接及测试夹具

a. IPC标准测试架


 b. 单通道测试线

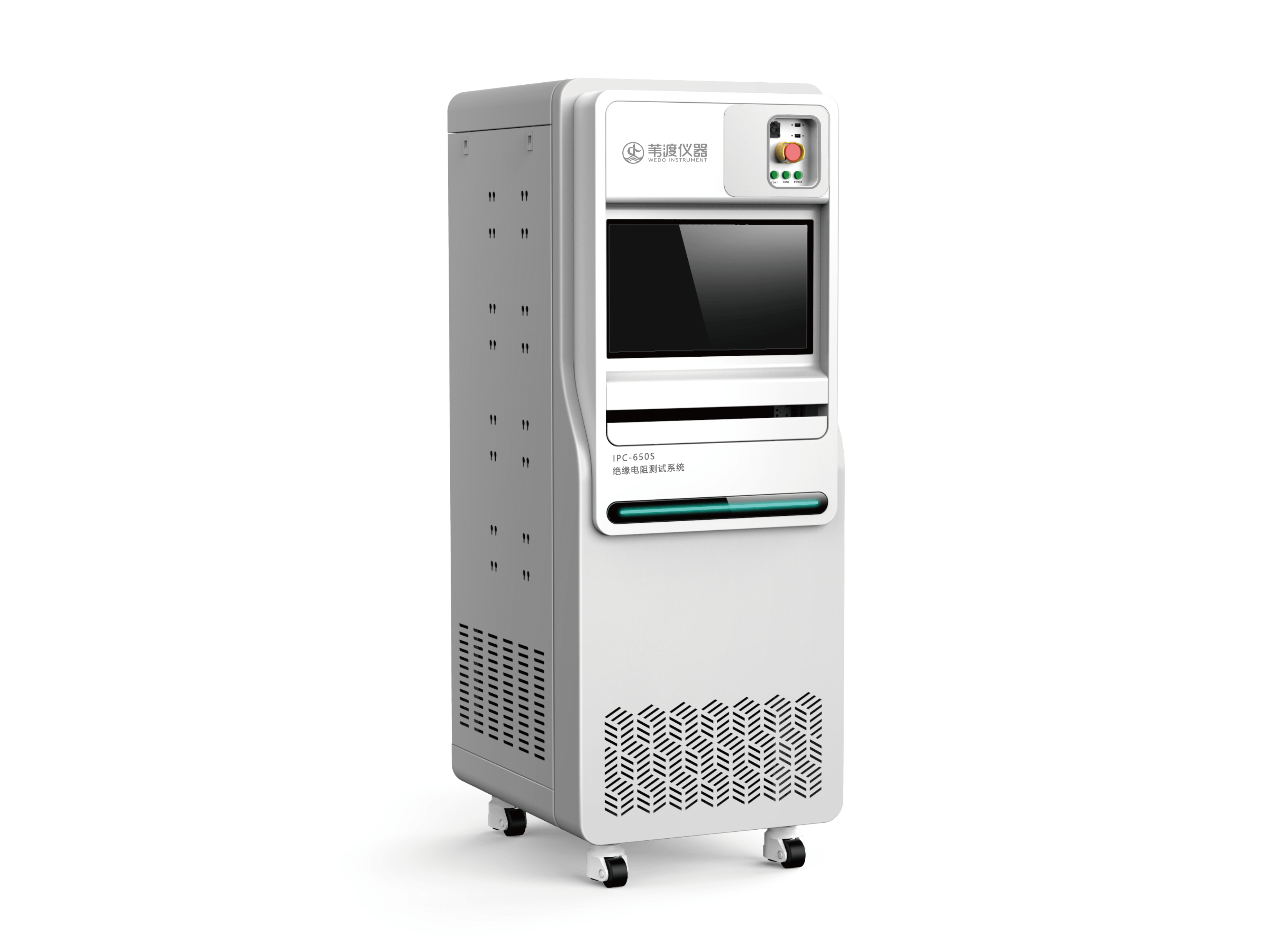

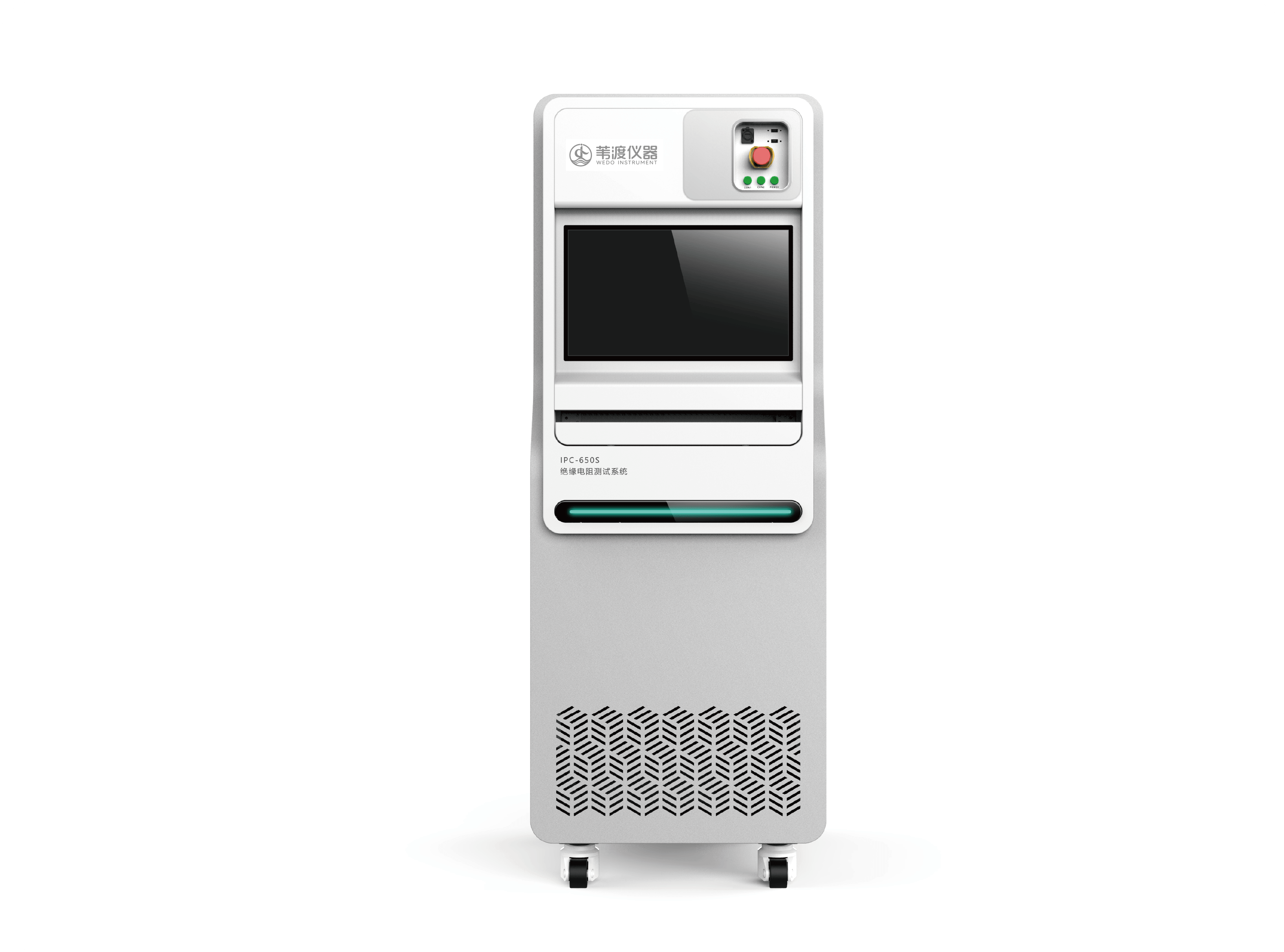

● IPC-650S系列绝缘电阻测试系统



 软件界面
